Цель: создать свою первую панель мониторинга с Rocket.BI

Community Maintained

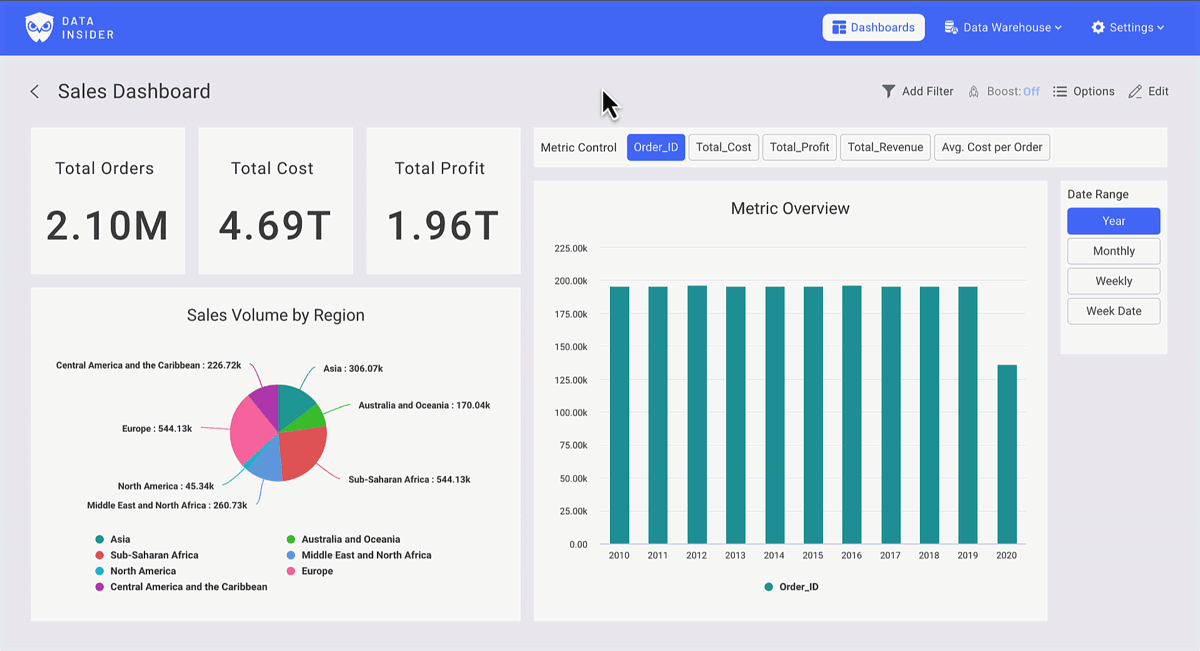

В этом руководстве вы установите Rocket.BI и создадите простую панель мониторинга. Ниже показана эта панель мониторинга:

Панель мониторинга Rocket BI, показывающая метрики продаж с графиками и KPI

Вы можете открыть панель мониторинга по этой ссылке.

Установка​

Запустите RocketBI с помощью наших готовых Docker-образов.

Скачайте docker-compose.yml и файл конфигурации:

wget https://raw.githubusercontent.com/datainsider-co/rocket-bi/main/docker/docker-compose.yml
wget https://raw.githubusercontent.com/datainsider-co/rocket-bi/main/docker/.clickhouse.env

Отредактируйте файл .clickhouse.env и добавьте информацию о сервере ClickHouse.

Запустите RocketBI командой: docker-compose up -d .

Откройте браузер, перейдите по адресу localhost:5050 и войдите, используя следующие учетные данные: hello@gmail.com/123456

Инструкции по сборке из исходного кода и расширенной настройке см. здесь: Rocket.BI Readme

Давайте создадим панель мониторинга​

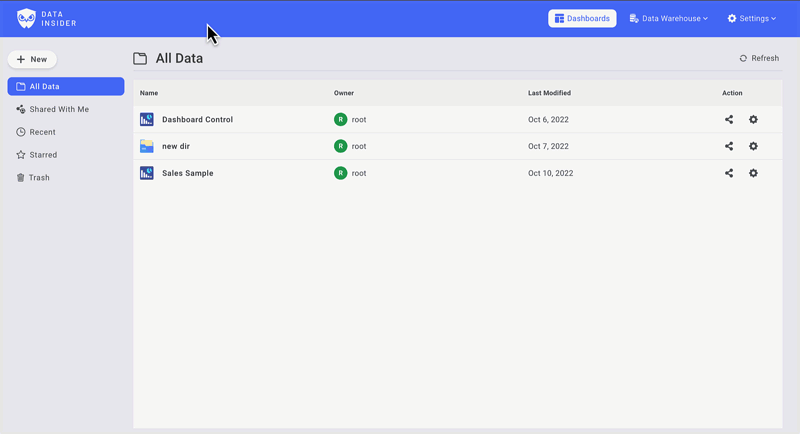

На вкладке Dashboard вы найдете свои отчеты и сможете начать визуализацию, нажав +New

Вы можете создавать неограниченное количество панелей мониторинга и добавлять неограниченное количество диаграмм на панель мониторинга.

Анимация, показывающая процесс создания новой диаграммы в Rocket BI

Смотрите подробное руководство на YouTube: https://www.youtube.com/watch?v=TMkdMHHfvqY

Создайте элементы управления для диаграммы​

Создайте элемент управления метриками​

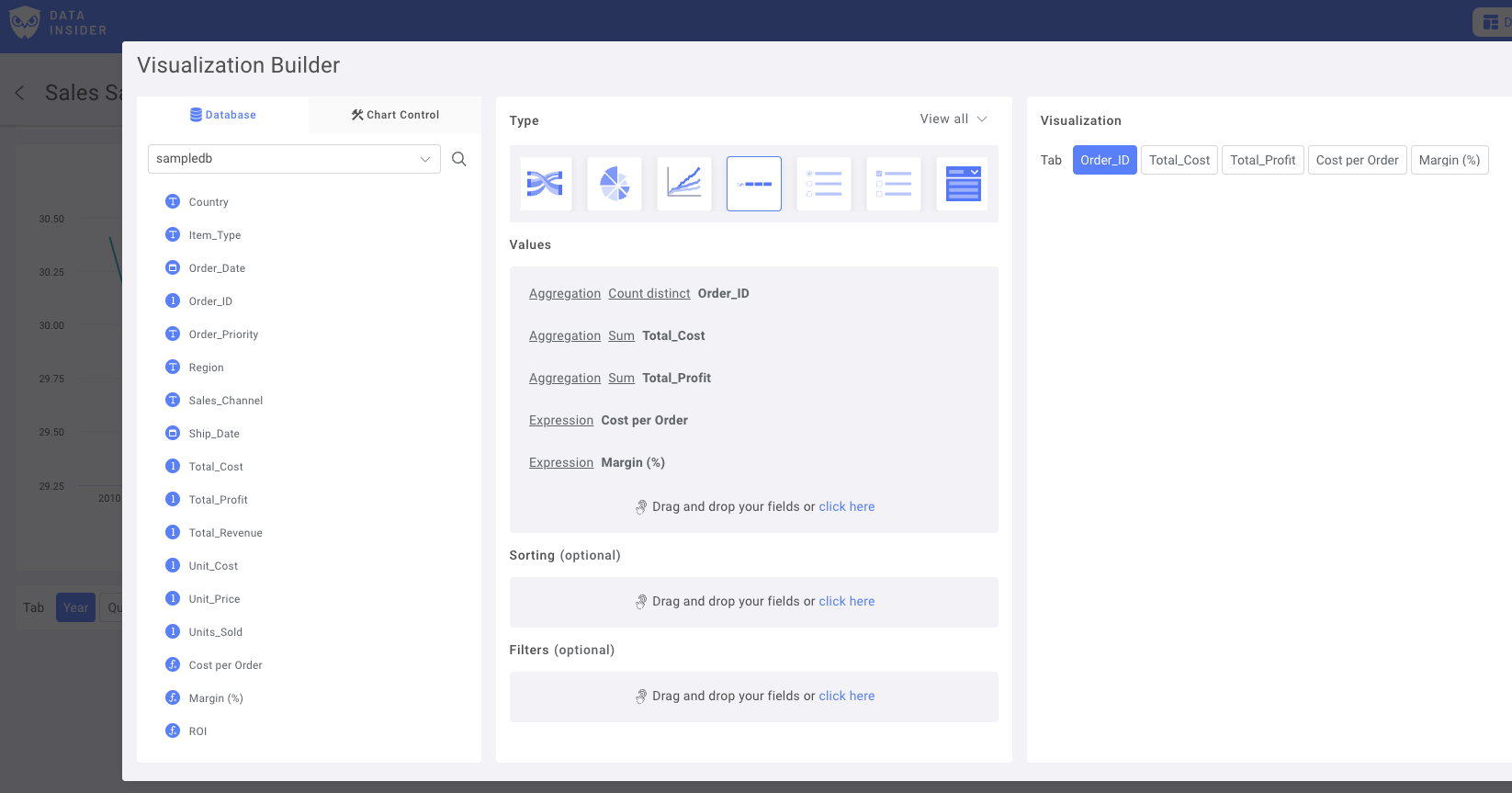

На вкладке Tab выберите поля метрик, которые хотите использовать. Убедитесь, что параметр агрегации задан правильно.

Панель настройки элемента управления метриками Rocket BI с выбранными полями и параметрами агрегации

Переименуйте фильтры и сохраните элемент управления на панели мониторинга

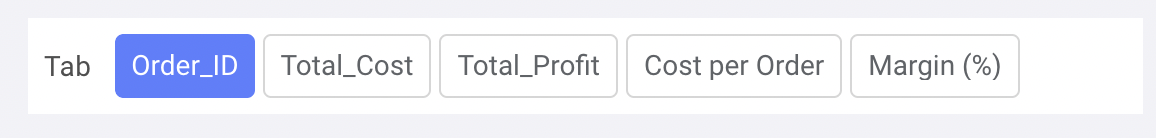

Элемент управления метриками с переименованными фильтрами, готовое к сохранению на панели мониторинга

Создайте элемент управления типа «Дата»​

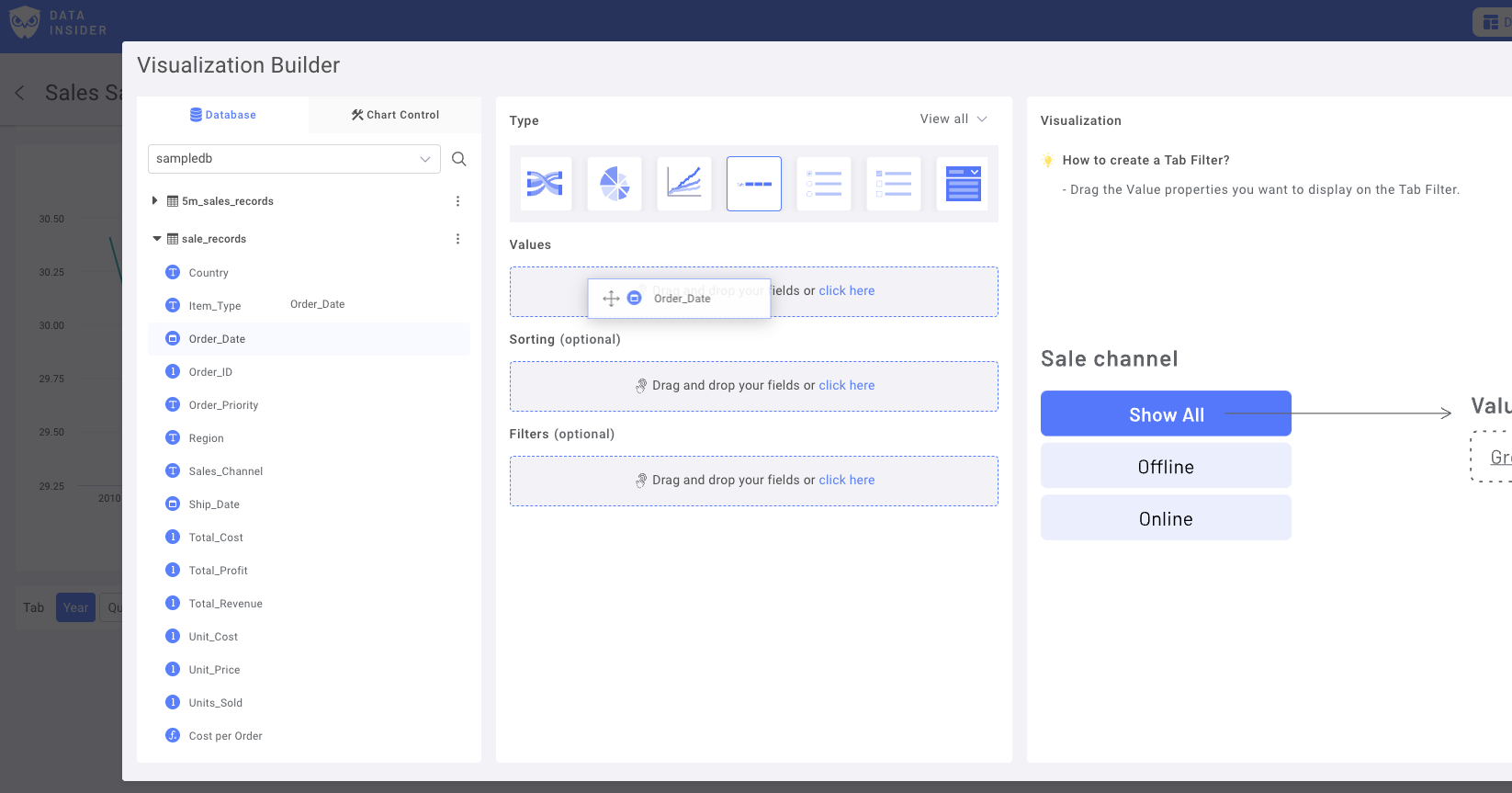

Выберите поле даты в качестве основного столбца даты:

Интерфейс выбора поля даты в Rocket BI с доступными столбцами даты

Добавьте дублирующиеся варианты с разными диапазонами. Например: Year, Monthly, Daily date или Day of Week.

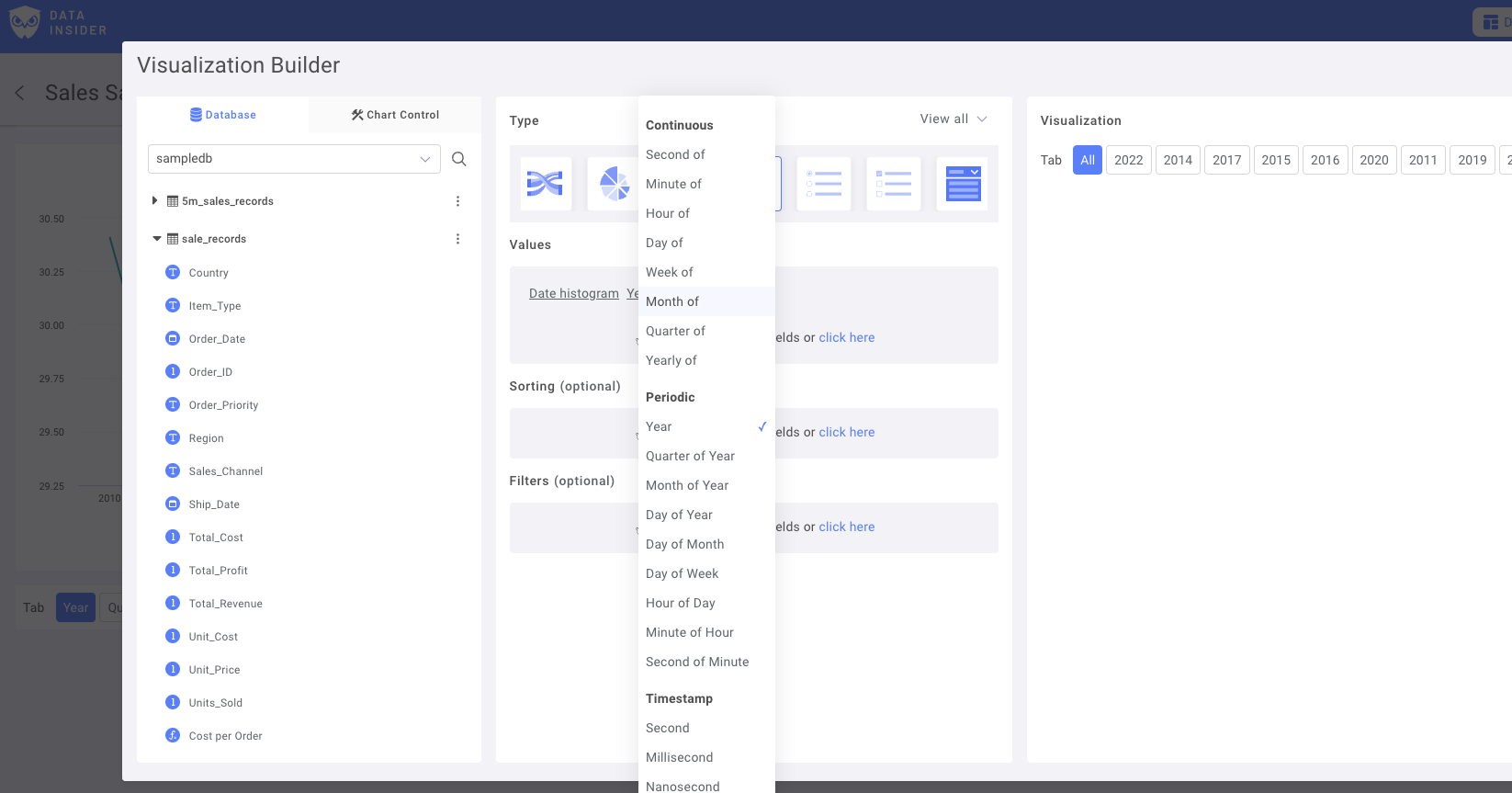

Настройка диапазона дат с различными вариантами периодов времени, такими как год, месяц и день

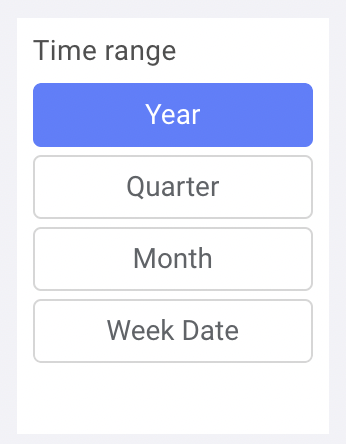

Переименуйте фильтры и сохраните элемент управления на панели мониторинга

Элемент управления диапазоном дат с переименованными фильтрами, готовый к сохранению на панели мониторинга

Теперь давайте создадим диаграммы​

Круговая диаграмма: метрики продаж по регионам​

Выберите Adding new chart, затем — Select Pie Chart

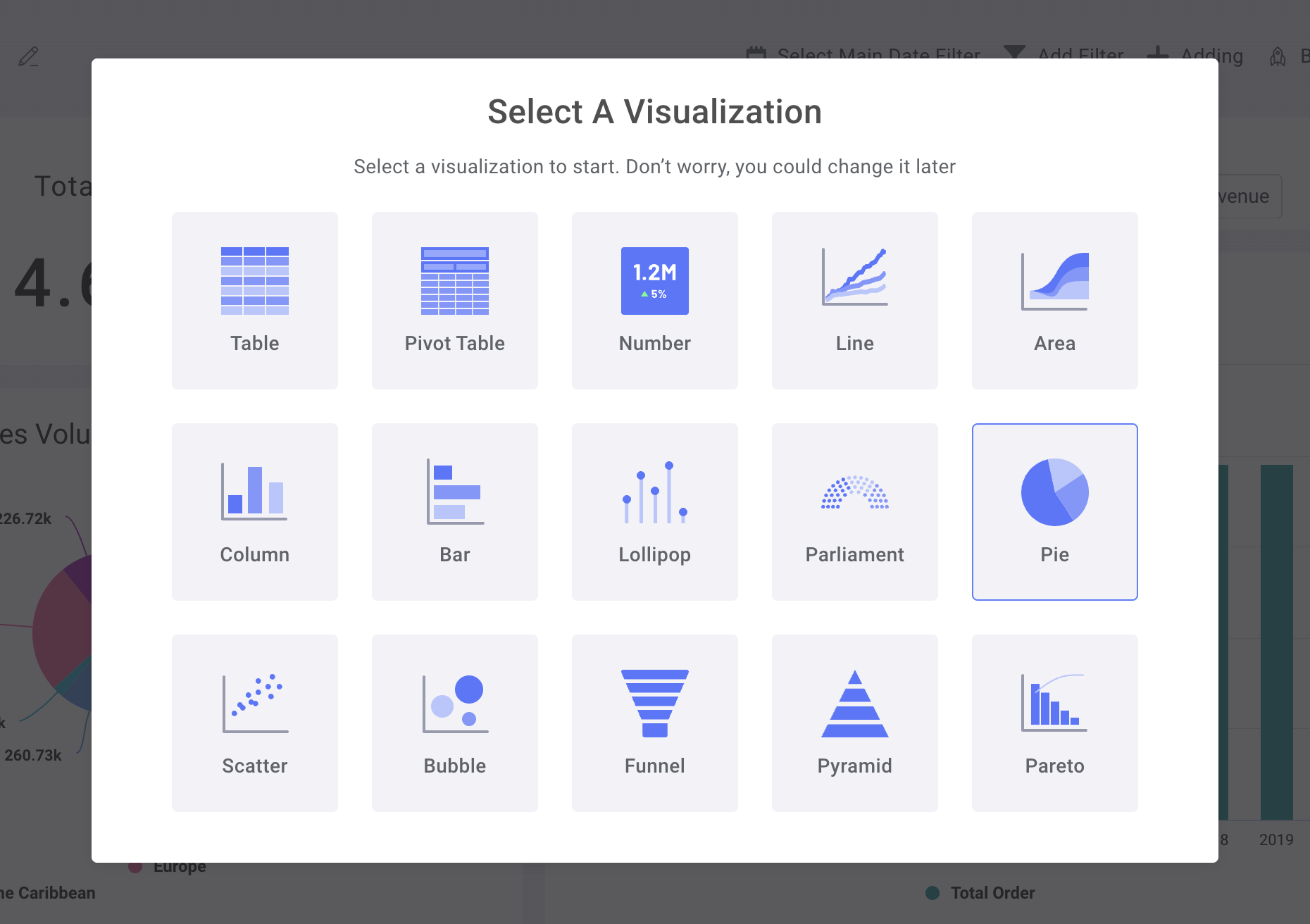

Панель выбора типа диаграммы с выделенной опцией круговой диаграммы

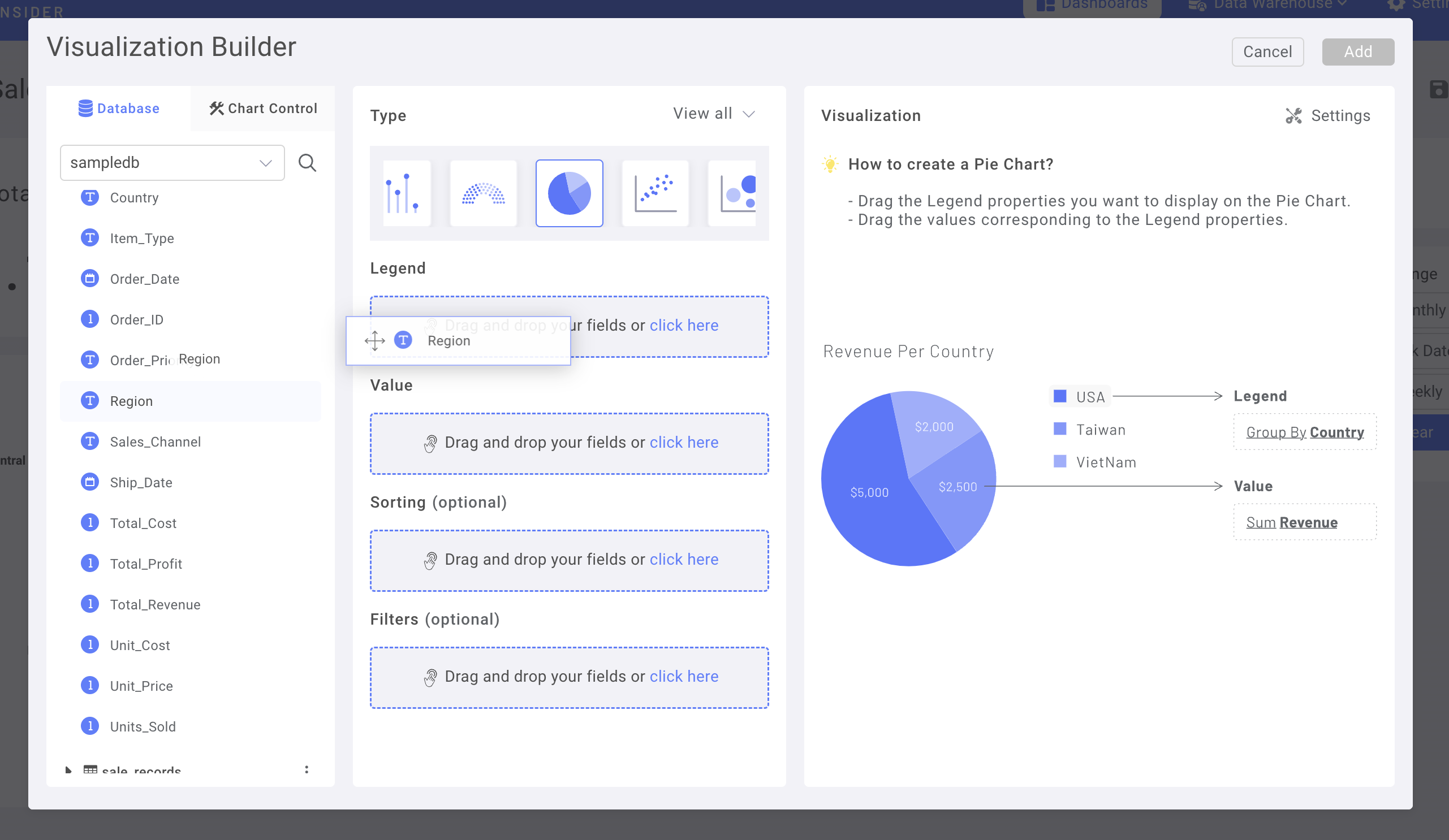

Сначала перетащите столбец "Region" из Dataset в поле Legend

Интерфейс перетаскивания, показывающий, как столбец Region добавляется в поле легенды

Затем переключитесь на вкладку Chart Control

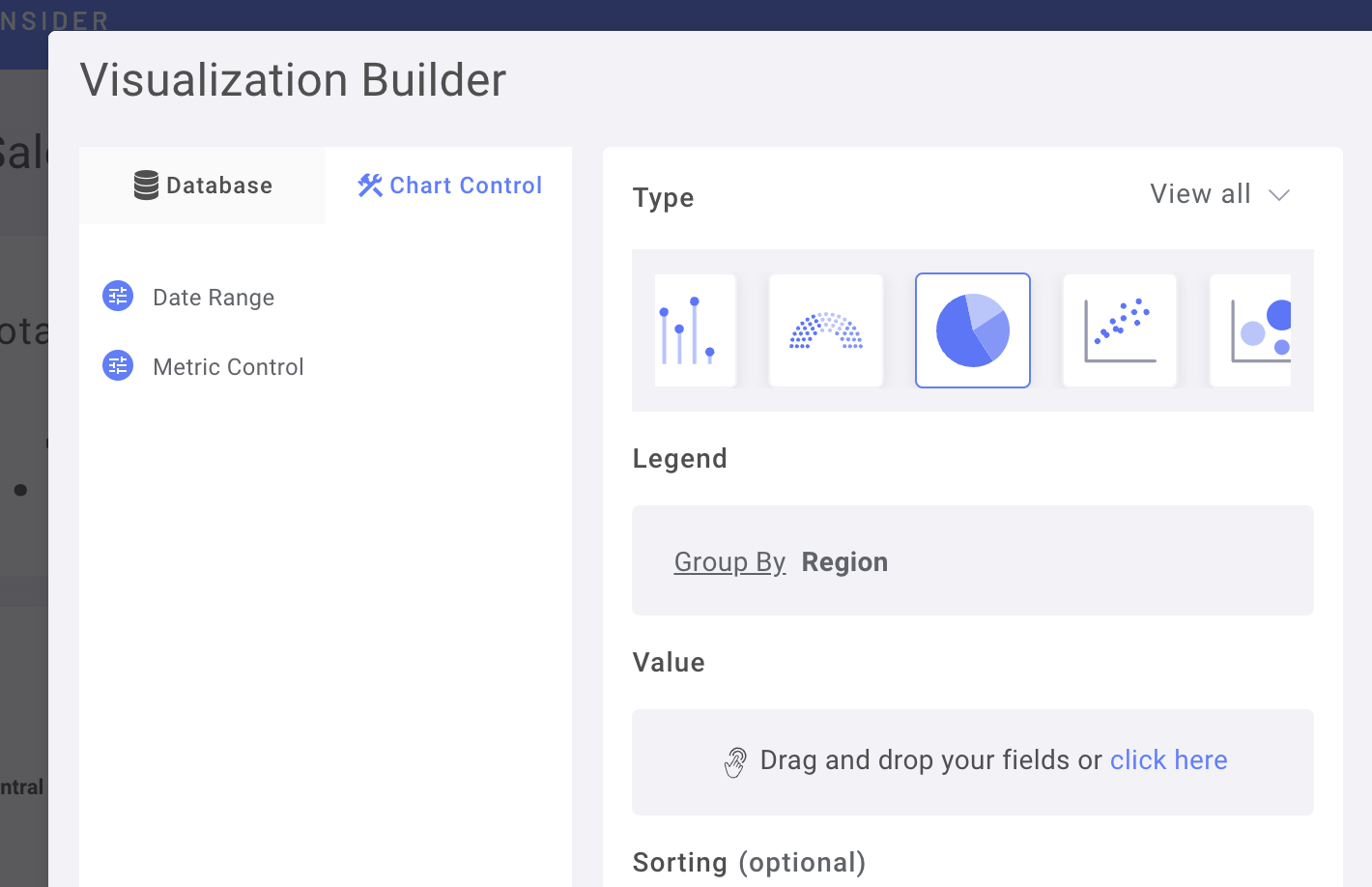

Интерфейс вкладки управления диаграммой, показывающий параметры настройки визуализации

Перетащите элемент Metrics Control в поле Value

Элемент Metrics Control добавляется в поле значений круговой диаграммы

(вы также можете использовать Metrics Control для сортировки)

Перейдите в Chart Setting для дальнейшей настройки

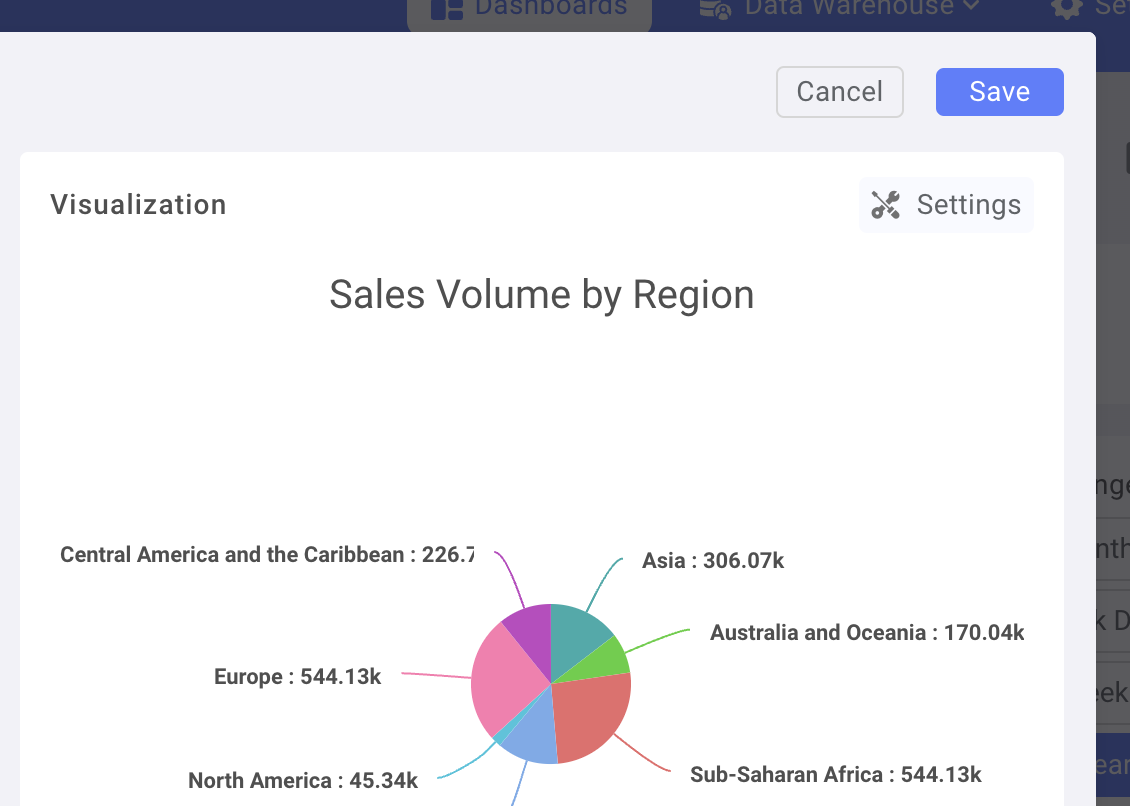

Панель настроек диаграммы, показывающая параметры дополнительной настройки круговой диаграммы

Например, измените Data label на Percentage

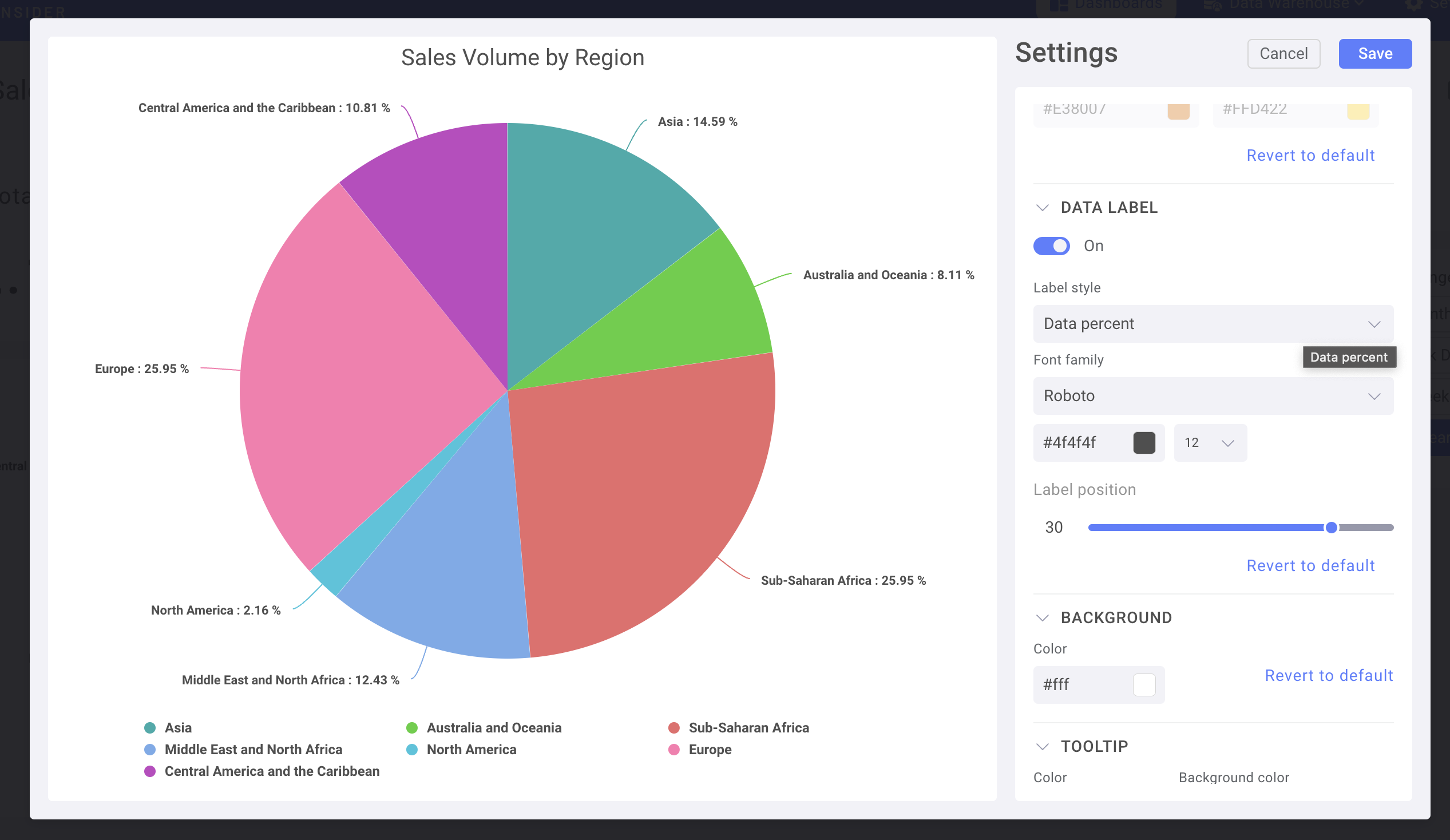

Настройки подписи данных изменяются для отображения процентов на круговой диаграмме

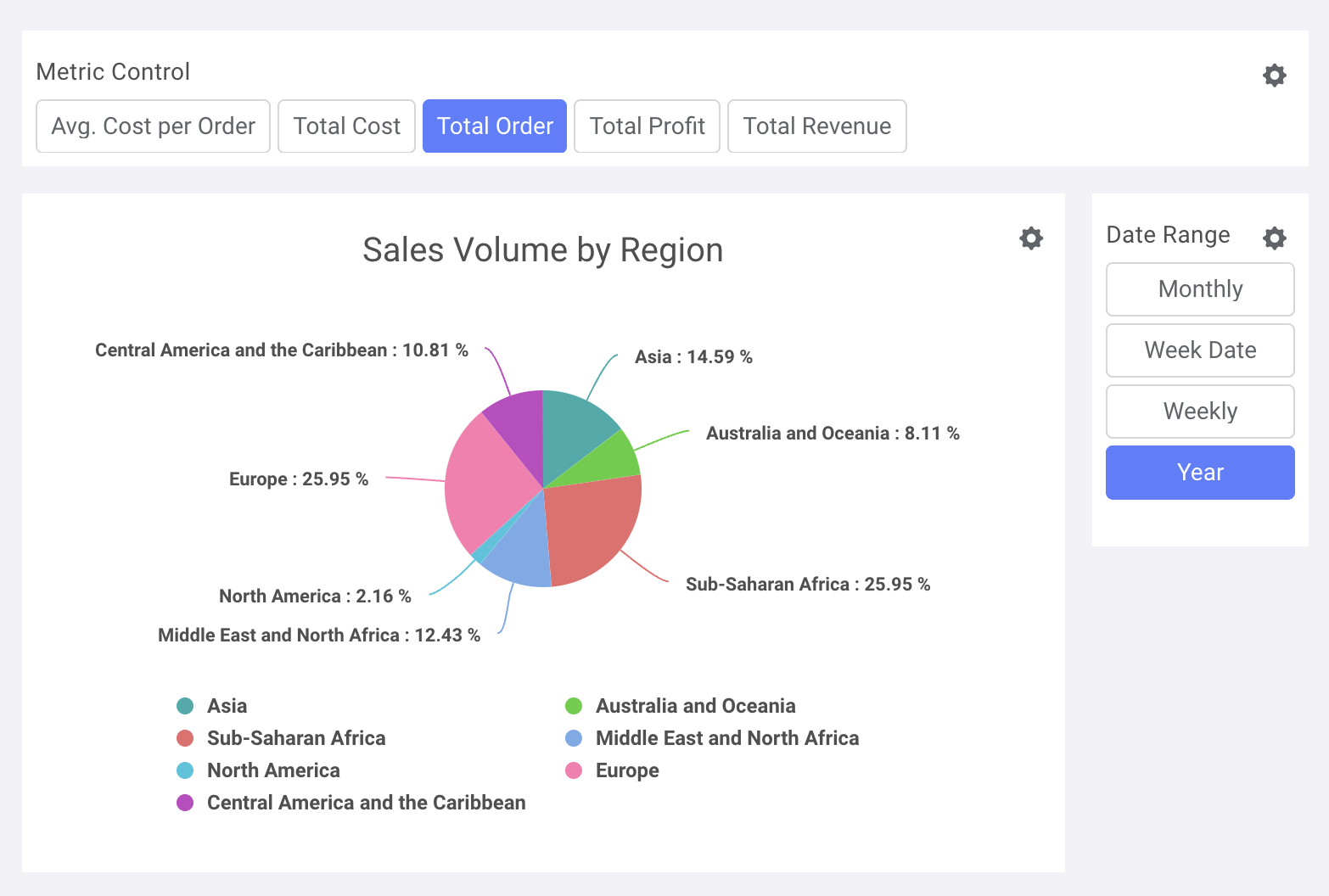

Сохраните диаграмму и добавьте её на панель мониторинга

Вид панели мониторинга с недавно добавленной круговой диаграммой и другими элементами управления

Используйте элемент управления датой на диаграмме временных рядов​

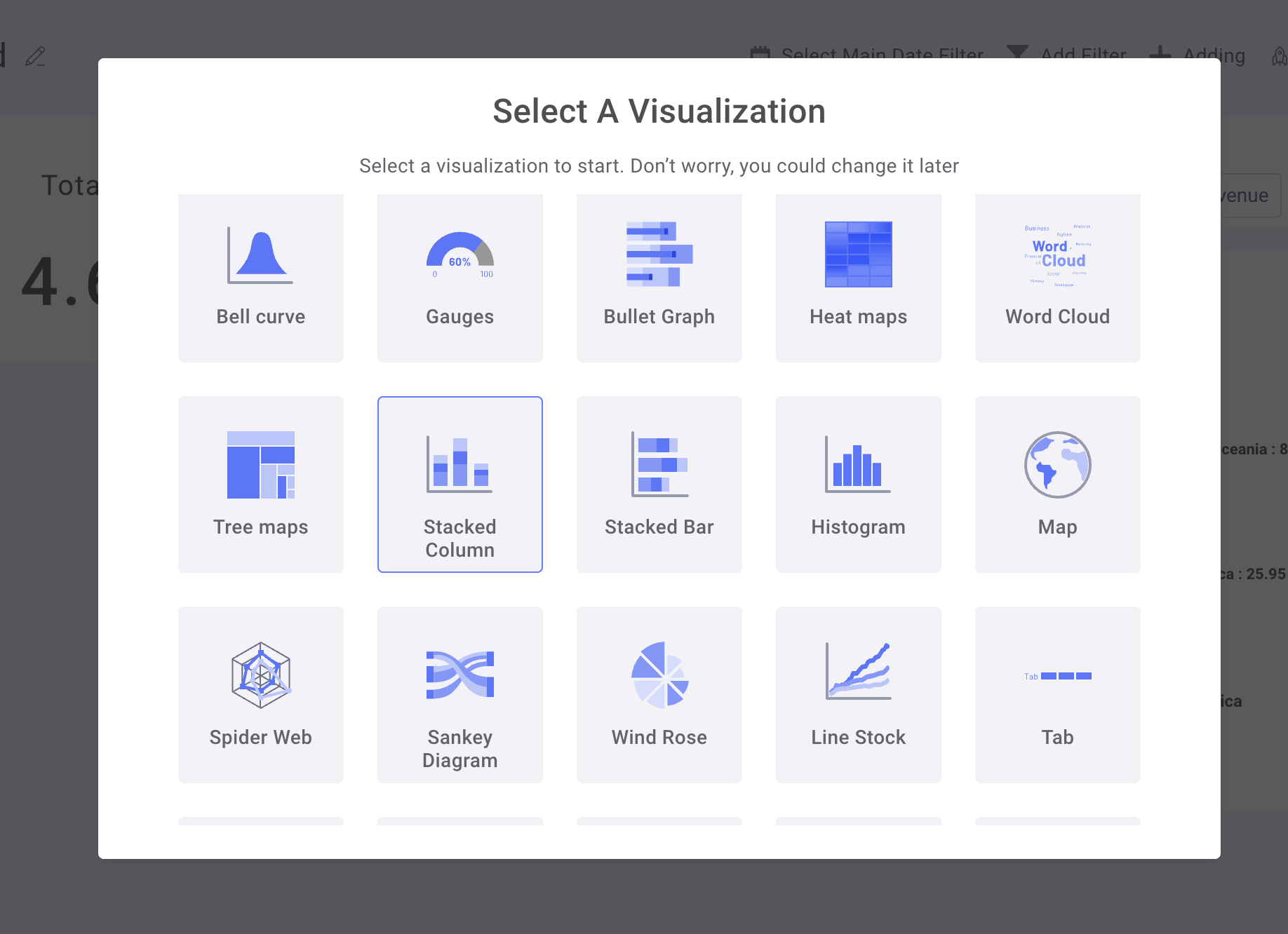

Используйте столбчатую диаграмму с накоплением

Интерфейс создания столбчатой диаграммы с накоплением с данными временных рядов

В Chart Control задайте Metrics Control для оси Y, а Date Range — для оси X

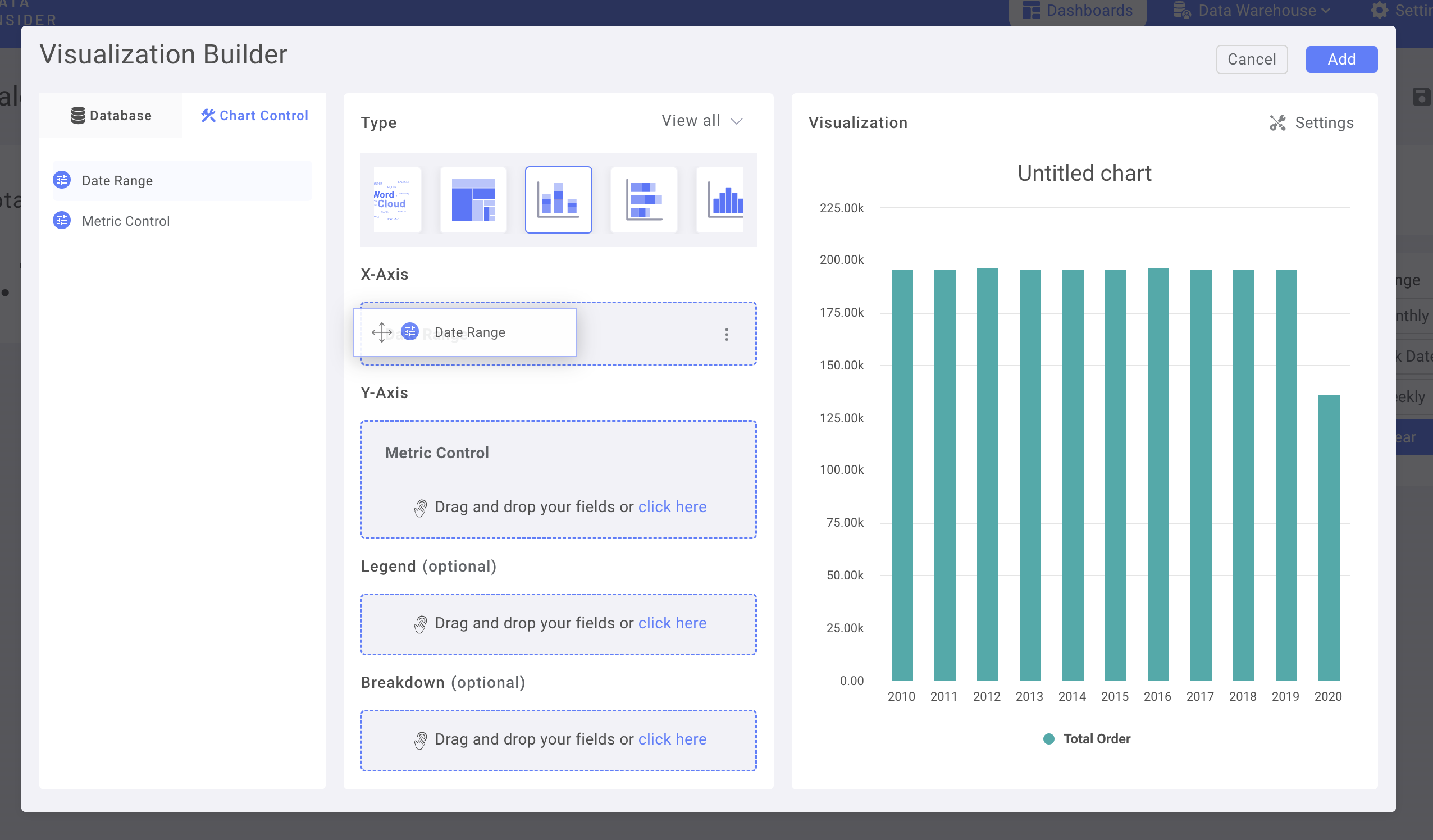

Настройка Chart Control с metrics на оси Y и диапазоном дат на оси X

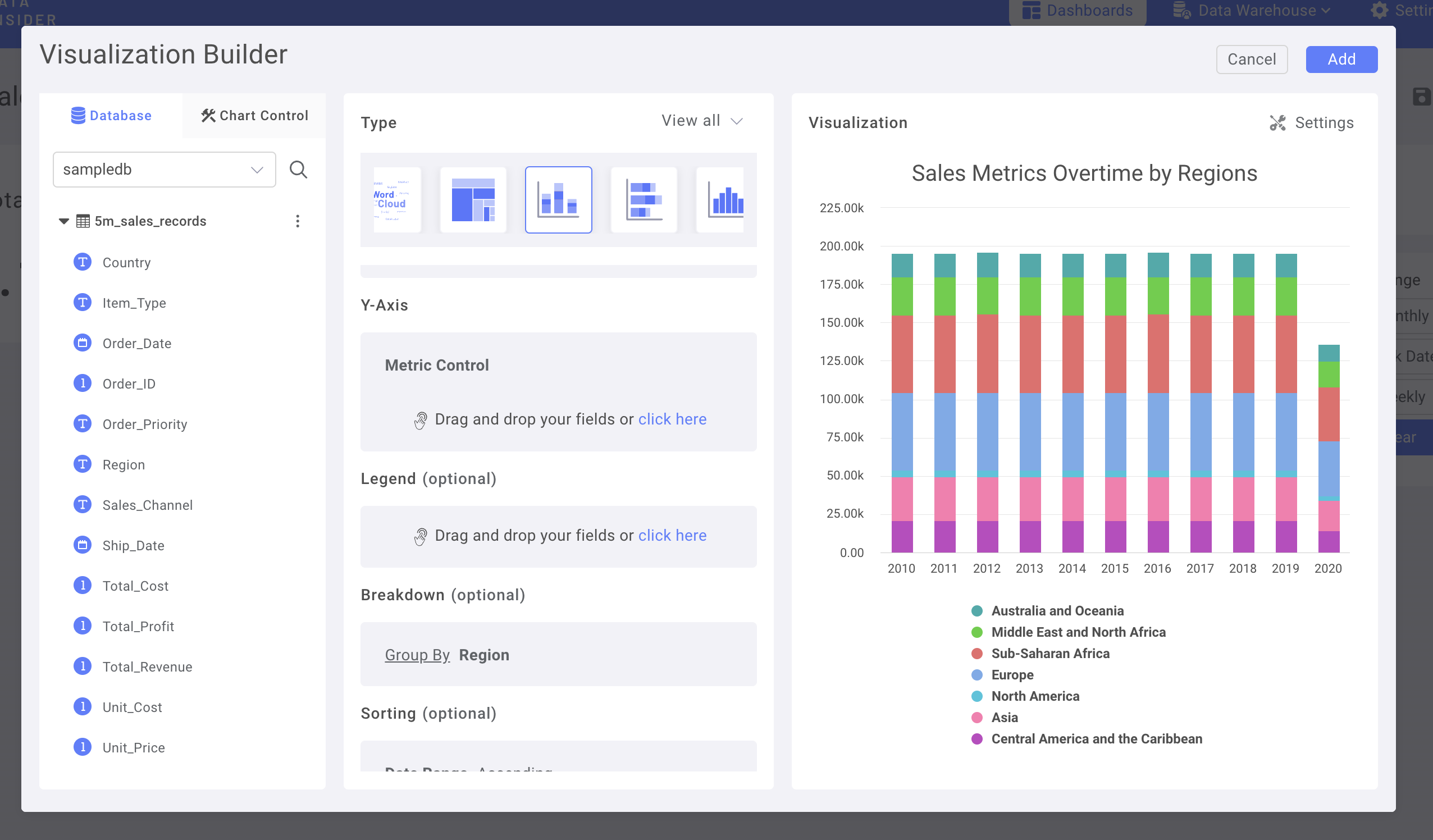

Добавьте столбец Region в Breakdown

Столбец Region добавляется как измерение разбивки в столбчатую диаграмму с накоплением

Добавьте Number Chart в качестве KPI и завершите оформление панели мониторинга

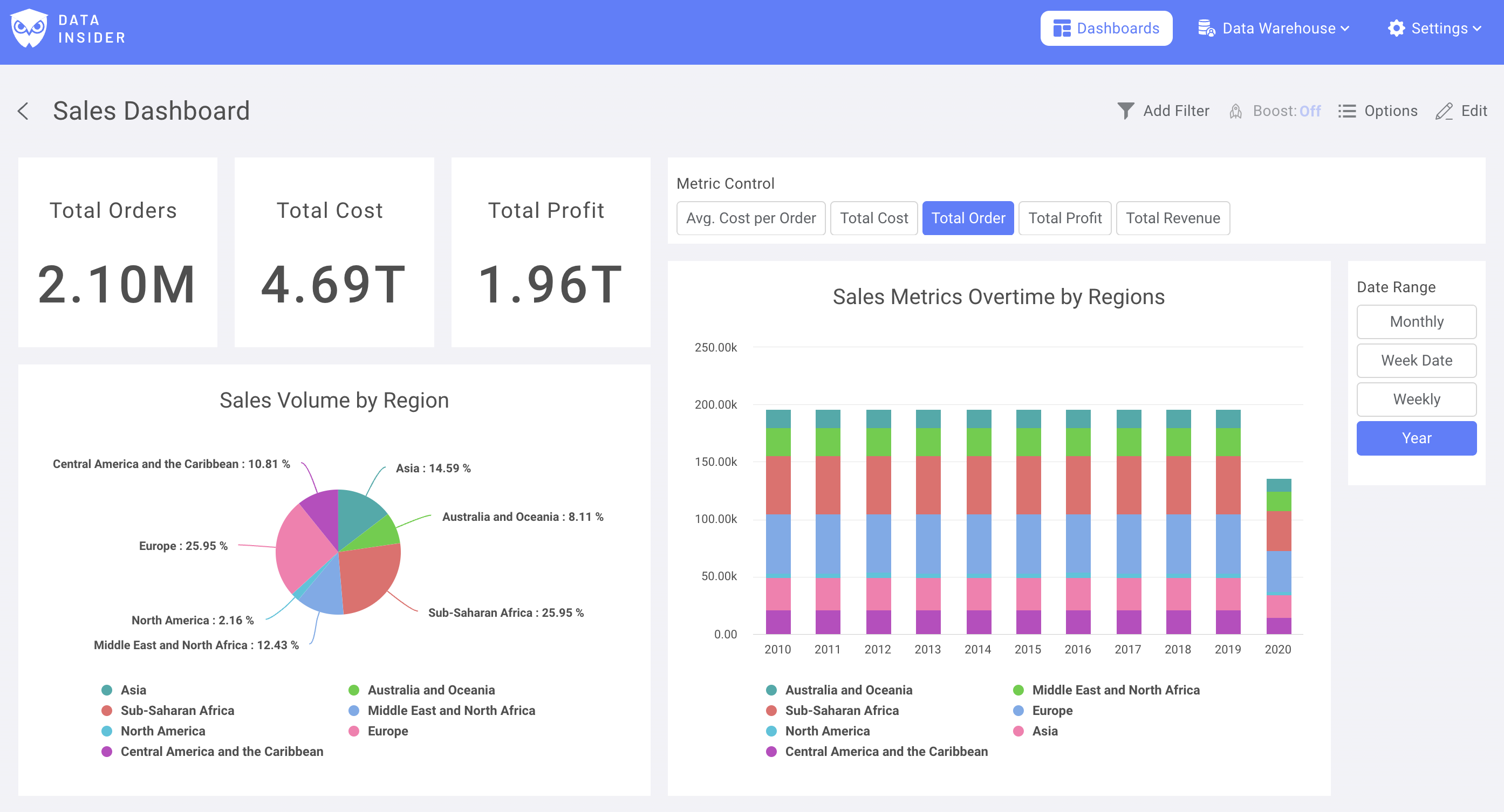

Готовая панель мониторинга с числовыми KPI-диаграммами, круговой диаграммой и визуализацией временных рядов

Теперь вы успешно создали свою первую панель мониторинга в Rocket.BI
