SQL-визуализации

ClickStack поддерживает SQL-визуализации на основе SQL-запросов. Это дает полный контроль над логикой запроса, сохраняя при этом интеграцию с временными диапазонами на уровне панели мониторинга, фильтрами и отображением диаграмм.

SQL-визуализации полезны, когда нужно выйти за рамки встроенного Chart Explorer — например, чтобы объединять таблицы или строить сложные агрегации, которые не поддерживает конструктор диаграмм.

Создание SQL-визуализации

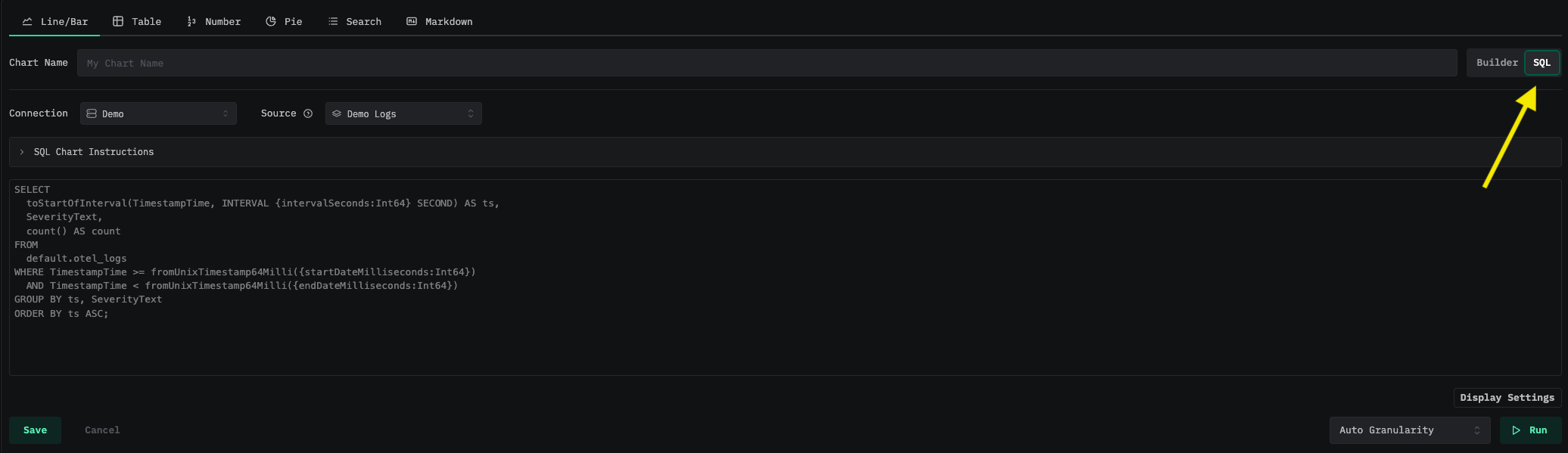

Чтобы создать SQL-визуализацию, откройте редактор плитки панели мониторинга и выберите вкладку SQL.

Далее:

1. Выберите подключение ClickHouse, для которого будет выполняться запрос.
2. При необходимости выберите источник — это позволит применять к вашей диаграмме фильтры уровня панели мониторинга через макрос $__filters.
3. Напишите SQL-запрос в редакторе, используя параметры запроса и макросы, чтобы связать его с временным диапазоном и фильтрами панели мониторинга.
4. Нажмите кнопку play, чтобы просмотреть результаты, затем нажмите Save.

Параметры запроса

Параметры запроса позволяют ссылаться в SQL на текущий временной диапазон и детализацию панели мониторинга. Они используют синтаксис параметризованных запросов ClickHouse: {paramName:Type}.

Доступные параметры

Доступные параметры зависят от типа диаграммы:

Линейные диаграммы и столбчатые диаграммы с накоплением:

Параметр	Тип	Описание
{startDateMilliseconds:Int64}	Int64	Начало диапазона дат панели мониторинга (миллисекунды с начала эпохи)
{endDateMilliseconds:Int64}	Int64	Конец диапазона дат панели мониторинга (миллисекунды с начала эпохи)
{intervalSeconds:Int64}	Int64	Размер временного бакета в секундах (в зависимости от гранулярности)
{intervalMilliseconds:Int64}	Int64	Размер временного бакета в миллисекундах (в зависимости от гранулярности)

Таблицы, круговые и числовые диаграммы:

Параметр	Тип	Описание
{startDateMilliseconds:Int64}	Int64	Начало диапазона дат панели мониторинга (миллисекунды с начала эпохи)
{endDateMilliseconds:Int64}	Int64	Конец диапазона дат панели мониторинга (миллисекунды с начала эпохи)

Макросы

Макросы — это сокращённые конструкции, которые разворачиваются в часто используемые SQL-выражения ClickHouse. Они имеют префикс $__ и подставляются до отправки запроса в ClickHouse.

Макросы границ времени

Эти макросы возвращают выражение ClickHouse, соответствующее времени начала или окончания панели мониторинга. Они не принимают аргументов.

Макрос	Разворачивается в	Тип столбца
$__fromTime	toDateTime(fromUnixTimestamp64Milli({startDateMilliseconds:Int64}))	DateTime
$__toTime	toDateTime(fromUnixTimestamp64Milli({endDateMilliseconds:Int64}))	DateTime
$__fromTime_ms	fromUnixTimestamp64Milli({startDateMilliseconds:Int64})	DateTime64
$__toTime_ms	fromUnixTimestamp64Milli({endDateMilliseconds:Int64})	DateTime64
$__interval_s	{intervalSeconds:Int64}	Int64

Макросы фильтра времени

Эти макросы генерируют фрагмент предложения WHERE, который фильтрует столбец по временному диапазону панели мониторинга.

Макрос	Описание
$__timeFilter(column)	Фильтрует столбец DateTime по временному диапазону панели мониторинга
$__timeFilter_ms(column)	Фильтрует столбец DateTime64 (миллисекунды) по временному диапазону панели мониторинга
$__dateFilter(column)	Фильтрует столбец Date по временному диапазону панели мониторинга
$__dateTimeFilter(dateCol, timeCol)	Фильтрует с использованием отдельных столбцов Date и DateTime
$__dt(dateCol, timeCol)	Псевдоним для $__dateTimeFilter

Пример развёртывания $__timeFilter(TimestampTime):

TimestampTime >= toDateTime(fromUnixTimestamp64Milli({startDateMilliseconds:Int64}))
AND TimestampTime <= toDateTime(fromUnixTimestamp64Milli({endDateMilliseconds:Int64}))

Макросы временных интервалов

Эти макросы разбивают столбец с временной меткой на интервалы, соответствующие гранулярности панели мониторинга. Обычно они используются в предложениях SELECT и GROUP BY для диаграмм временных рядов. Они доступны только для визуализаций Line и столбчатая диаграмма с накоплением.

Macro	Description
$__timeInterval(column)	Разбивает столбец DateTime на интервалы по intervalSeconds
$__timeInterval_ms(column)	Разбивает столбец DateTime64 на интервалы по intervalMilliseconds

пример развёртывания $__timeInterval(TimestampTime):

toStartOfInterval(toDateTime(TimestampTime), INTERVAL {intervalSeconds:Int64} second)

Макрос фильтра панели мониторинга

Macro	Description
$__filters	Заменяется условиями фильтрации на уровне панели мониторинга (требуется выбрать источник)

Когда на диаграмме выбран источник и фильтры панели мониторинга активны, $__filters разворачивается в соответствующие условия SQL WHERE. Если источник не выбран или фильтры не применены, он разворачивается в (1=1), поэтому его всегда безопасно включать в предложение WHERE.

Как строятся результаты запроса

ClickStack автоматически сопоставляет столбцы результатов с элементами диаграммы на основе типов столбцов. Правила сопоставления различаются в зависимости от типа диаграммы.

Линейные и столбчатые диаграммы с накоплением

роль	Column type	Description
Timestamp	Первый столбец типа Date или DateTime	Используется в качестве оси X.
Series Value	Все числовые столбцы	Каждый числовой столбец отображается как отдельная серия. Обычно это агрегированные значения.
Group Names	Столбцы String, Map или Array	Необязательно. Строки с разными значениями групп отображаются как отдельные серии.

Круговая диаграмма

Роль	Тип столбца	Описание
Значение сектора	Первый числовой столбец	Определяет размер каждого сектора.
Метка сектора	Столбцы String, map или Array	Необязательно. Каждое уникальное значение становится меткой сектора.

Числовая диаграмма

Роль	Тип столбца	Описание
Число	Первый числовой столбец	Отображается значение из первой строки первого числового столбца.

Таблица

Все столбцы результата отображаются непосредственно в виде столбцов таблицы.

Примеры

Требуется доступ к системной таблице

Если вы запускаете следующие примеры на play-clickstack.clickhouse.com, необходимо указать otel_v2.otel_logs или otel_v2.otel_traces.

Линейная диаграмма — количество логов во времени по сервисам

Этот запрос подсчитывает количество событий логов для каждого сервиса, группируя их по временным интервалам, соответствующим гранулярности панели мониторинга.

SELECT
  toStartOfInterval(TimestampTime, INTERVAL {intervalSeconds:Int64} second) AS ts,
  ServiceName,
  count() AS count
FROM otel_logs
WHERE TimestampTime >= fromUnixTimestamp64Milli({startDateMilliseconds:Int64})
  AND TimestampTime < fromUnixTimestamp64Milli({endDateMilliseconds:Int64})
  AND $__filters
GROUP BY ServiceName, ts
ORDER BY ts ASC

• ts (DateTime) используется как метка времени на оси x.
• count (числовое значение) отображается как значение серии.
• ServiceName (строковое значение) создаёт отдельную линию для каждого сервиса.

Линейная диаграмма — с использованием макросов

Тот же запрос, записанный с использованием макросов для краткости:

SELECT
  $__timeInterval(TimestampTime) AS ts,
  ServiceName,
  count() AS count
FROM otel_logs
WHERE $__timeFilter(TimestampTime)
  AND $__filters
GROUP BY ServiceName, ts
ORDER BY ts ASC

Столбчатая диаграмма с накоплением — количество ошибок по уровню серьезности

SELECT
  $__timeInterval(TimestampTime) AS ts,
  lower(SeverityText),
  count() AS count
FROM otel_logs
WHERE $__timeFilter(TimestampTime)
  AND lower(SeverityText) IN ('error', 'warn')
  AND $__filters
GROUP BY SeverityText, ts
ORDER BY ts ASC

Таблица — 10 самых медленных конечных точек

SELECT
  SpanName AS endpoint,
  avg(Duration) / 1000 AS avg_duration_ms,
  count() AS request_count
FROM otel_traces
WHERE $__timeFilter(Timestamp)
  AND $__filters
GROUP BY SpanName
ORDER BY avg_duration_ms DESC
LIMIT 10

Круговая диаграмма — распределение запросов по сервисам

SELECT
  ServiceName,
  count() AS request_count
FROM otel_traces
WHERE $__timeFilter(Timestamp)
  AND $__filters
GROUP BY ServiceName

• request_count (числовое значение) определяет размер каждого сегмента.
• ServiceName (string) задаёт подпись для каждого сегмента.

Числовая диаграмма — общее количество ошибок

SELECT
  count() AS total_errors
FROM otel_logs
WHERE $__timeFilter(TimestampTime)
  AND SeverityText = 'error'
  AND $__filters

Отображается единственное числовое значение total_errors из первой строки.

Примечания

• SQL-визуализации выполняются при включённом режиме readonly — разрешены только запросы SELECT.
• SQL-визуализации должны содержать ровно один SQL-запрос — несколько запросов не поддерживаются.
• Редактор SQL предлагает автодополнение как для параметров запроса, так и для макросов.
• Чтобы применять фильтры панели мониторинга к SQL-визуализациям, необходимо выбрать источник. Для точной фильтрации источник должен соответствовать таблице, к которой выполняется запрос.
